Een draaibank met Norton-bak en automatische voeding

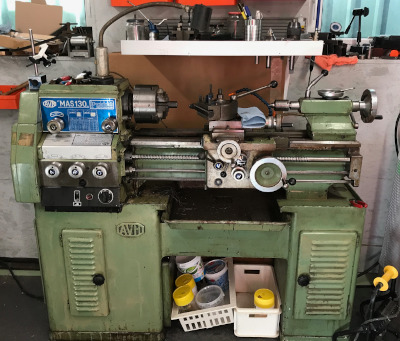

Deze Italiaanse draaibank kreeg van een dame, die ik hielp met onderhoud aan machines van haar overleden man.
Hoewel de type-aanduiding misschien anders doet vermoeden, is de bedlengte 900mm en niet 1300mm.
De bank heeft een 380V-motor met een vermogen van ongeveer 1½kW en een koelpomp (waarin een kortsluiting zat),
die moet worden vervangen.
Specificaties
Spindelsnelheden

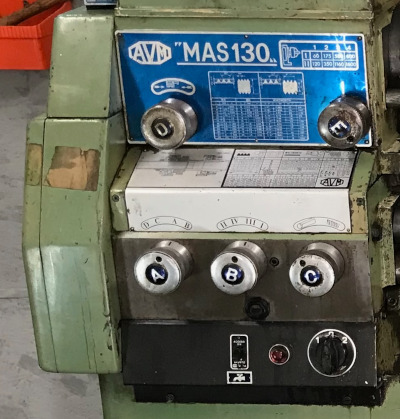

De draaibank heeft 4 overbrengingen, die worden verdubbeld met een hoge toerental van de motor (elektrisch dus).Het spindeltoerental wordt geregeld met draaiknop "E".
| Motortoerental | Stand "E" = 1 | Stand "E" = 2 | Stand "E" = 3 | Stand "E" = 4 |
|---|---|---|---|---|
| 1 | 60 | 175 | 580 | 800 |
| 2 | 130 | 350 | 1160 | 1600 |
Voedingssnelheden
De snelheid van de voeding wordt uitgedrukt in millimeters per omwenteling. De machine heeft automatische voeding op zowel de langs- als de dwarsslede.Het kiezen van de voeding gebeurt met de draaiknoppen "B" en "A", waardoor 16 combinaties ontstaan.
Van belang is wel dat draaiknop "C" op "automatische voeding" staat en niet op "draadsnijden".
| Stand "B" = I | Stand "B" = II | Stand "B" = III | Stand "B" = IV | |
|---|---|---|---|---|
| 0,05 | 0,0625 | 0,075 | 0,0875 | Stand "A" = A |
| 0,01 | 0,0125 | 0,015 | 0,175 | Stand "A" = B |
| 0,02 | 0,25 | 0,3 | 0,35 | Stand "A" = C |
| 0,4 | 0,5 | 0,6 | 0,7 | Stand "A" = D |
Met draaiknop "D" kun je richting van de voeding omdraaien.
